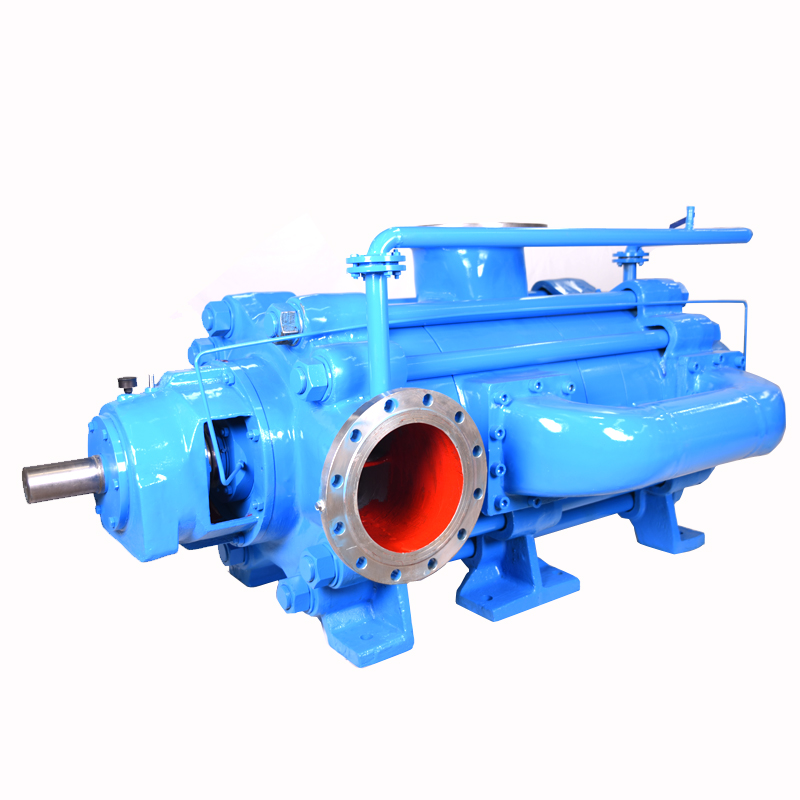

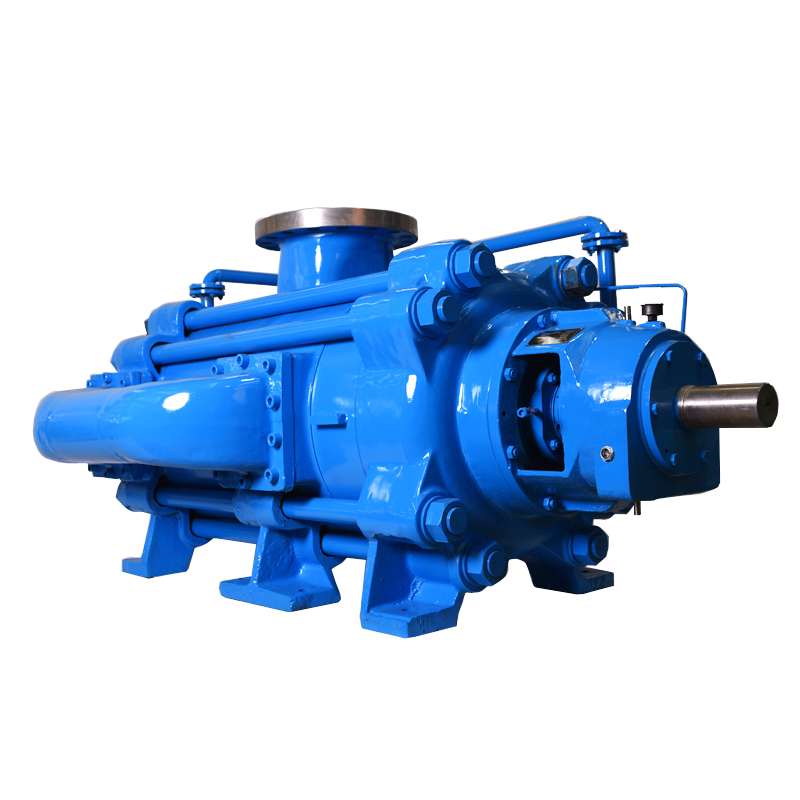

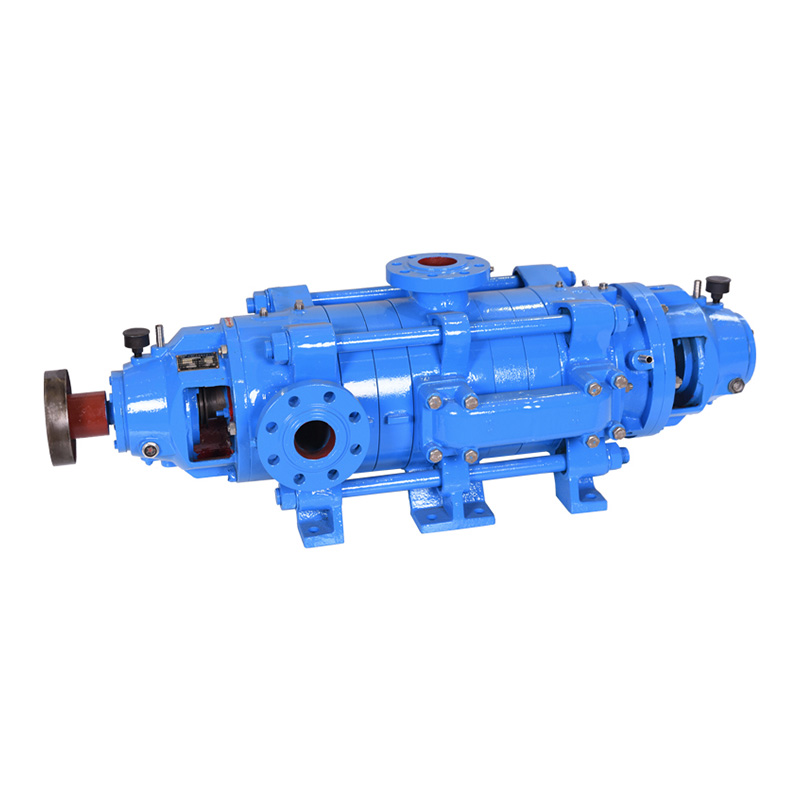

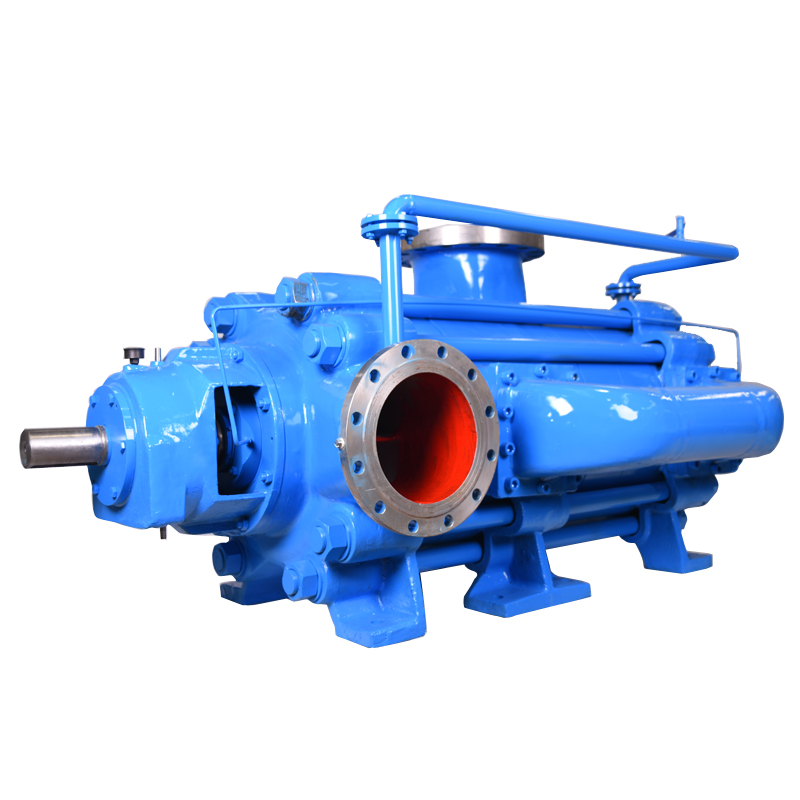

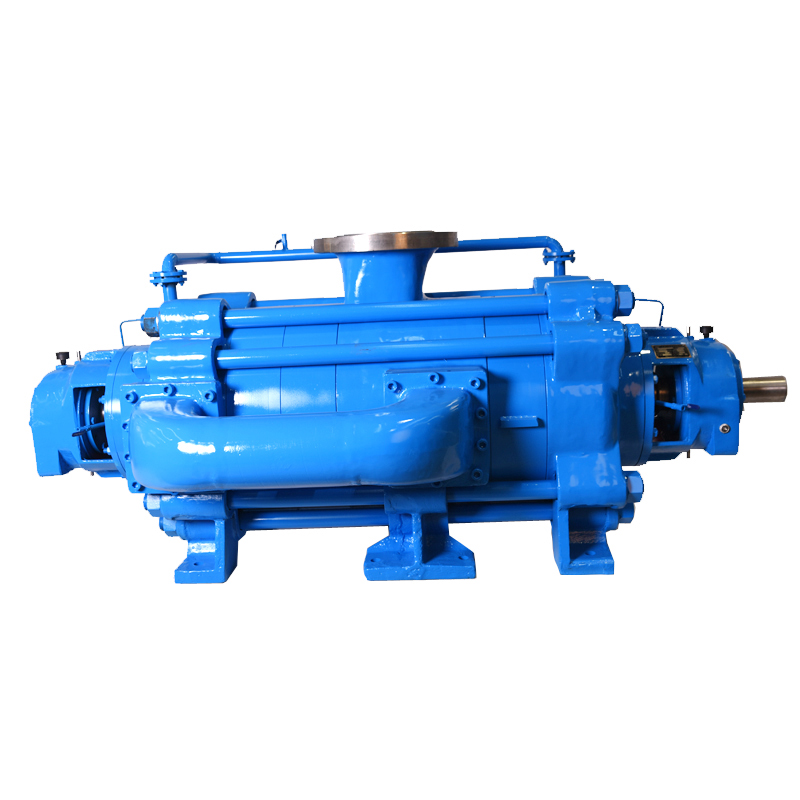

Самобалансирующийся многоступенчатый насос серии ZD BB4
Емкость:7,5-864 м³/ч
Голова: 20-1140м
Приложение: Промышленное водоснабжение и водоотведение, Гражданское водоснабжение и очистка Ирригация и дренаж, отвод паводков, Переработка нефти, газа и бензина, Передача горячей воды и сырой воды, Передача химической и морской воды, Циркуляция воды на электростанциях, Тушение пожаров на заводах и в жилых домах, Шахтное водоснабжение и канализация,
Серия ZD/ZDG/ZDF/ZDY/ZMD типа BB4 представляет собой горизонтальный межопорный многоступенчатый центробежный насос с радиальным разъемом, спроектированный и изготовленный в полном соответствии со стандартом API 610. Оно специально разработано для работы при высоком давлении, высокой температуре, тяжелых режимах и длительной непрерывной работе на нефтеперерабатывающих заводах, трубопроводах, электростанциях и нефтехимических предприятиях.
Насос имеет корпус с горизонтальным радиальным разъемом, что обеспечивает удобный осмотр и техническое обслуживание без разборки привода, муфты или системы трубопроводов. Его многоступенчатая гидравлическая конструкция обеспечивает высокий напор и стабильную работу, а также превосходный гидравлический КПД и антикавитационные характеристики.
Поддерживаемый подшипниками на обоих концах, насос обладает высокой способностью выдерживать радиальные и осевые нагрузки, обеспечивая низкую вибрацию, низкий уровень шума и высокую стабильность работы. Он оснащен надежной системой механического уплотнения, высокопрочным валом и строго контролируемой динамикой ротора.
Основные данные о производительности
Расход: 7,5–864 м3/ч
Высота подачи: 19–1140 м
Выходной диаметр: 40–300 мм.
Рабочее давление: ≤ 17,5 МПа.
Твердые частицы: ≤ 80 мг/л.
Температура жидкости: 0 ℃-120 ℃.
Инструкция по модели
НАПРИМЕР: ZD(ZDG,ZDF,ZDY,ZMD)46-50X4
ZD: Самобалансирующийся многоступенчатый центробежный насос для чистой воды.
ZDG: Самобалансирующийся многоступенчатый центробежный насос для горячей воды
ZDF: Самобалансирующийся многоступенчатый центробежный насос для агрессивных жидкостей
ZDY: Самобалансирующийся многоступенчатый центробежный насос для нефтехимического масла
ZMD: Самобалансирующийся многоступенчатый центробежный насос для сточных вод
46: Производительность по расходу 46 м3/ч.
50: Высота напора 1 ступени 50 м.
4: Количество ступеней насоса - 4.
Области применения:
промышленное водоснабжение и водоотведение, гражданское водоснабжение и очистка, ирригация и дренаж, отвод паводков, обработка нефти, газа и бензина, перекачивание горячей воды и сырой воды, перекачивание химической и морской воды, циркуляция воды на электростанциях, пожаротушение на заводах и в жилых домах, водоснабжение и дренаж шахтных вод,
Конфигурация основных частей
BB4: Горизонтальные, многоступенчатые, кольцевые (сегментные) межопорные технологические насосы для сверхвысокого давления, питания котлов, впрыска воды и работы с высоким напором.
Насос может применяться для перекачивания различных видов жидкости с помощью индивидуальных мокрых частей, в соответствии с нашими рекомендациями по основной конфигурации:
| Марка материала | Корпус (кольцевые секции) | Вал | крыльчатки | Втулка вала/компенсационные кольца | Крепеж горловины | втулки (шпилька/гайка) | Типичное обслуживание |
|---|---|---|---|---|---|---|---|
| С‑6 | ASTM A216 Gr WCB | ASTM A743 Гр CA6NM | A276 410 СС (HT, 262–302 BHN) | 410 СС (HT) | 410 СС (HT) | А193 Б7/А194 2Н | Чистая вода, легкие углеводороды, неагрессивные, высокое давление. |
| С‑8 | ASTM A216 Gr WCB | ASTM A351 Гр CF8M | A276 410 СС (HT) | 316 SS (твердый) | 316 SS (твердый) | А193 Б7/А194 2Н | Корпус из углеродистой стали, легкая коррозия. |
| А-8 | ASTM A351 Гр CF8M | ASTM A351 Гр CF8M | А479 ХМ‑19/316 СС | 316 SS (твердый) | 316 SS (твердый) | А193 Б8М / А194 8М | Легкая–умеренная коррозия, низкий уровень хлоридов. |
| С-6 | ASTM A487 Гр CA6NM | ASTM A743 Гр CA6NM | A276 420 СС (HT, 400–450 BHN) | 420 СС (ВТ) | 420 СС (ВТ) | А193 Б7/А194 2Н | Эрозионная, высокотемпературная вода, кислый сервис |
| Д-1 | ASTM A890 Gr 4A (дуплекс 2205) | ASTM A890 Гр 4А | А479 ХМ‑19 | Дуплекс СС (твердый) | Дуплекс СС (твердый) | А193 Б8М / А194 8М | С высоким содержанием хлоридов, морская вода, умеренная кислость |
| Д-2 | ASTM A890 Gr 5A (супердуплекс) | ASTM A890 Гр 5А | А479 ХМ‑19 | Супер Дуплекс СС | Супер Дуплекс СС | А193 Б8М / А194 8М | Сильная коррозия, высокое содержание хлоридов, агрессивные химикаты. |
