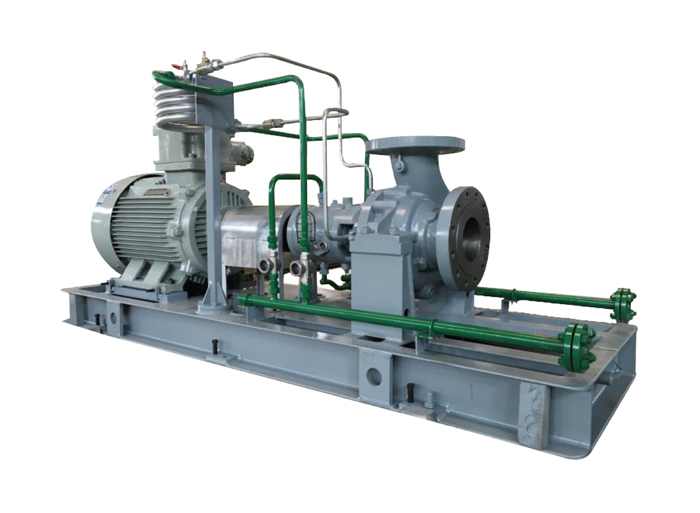

Перерабатывающий насос OH2 серии ZE
Емкость: 9-2390м³/ч
Голова: 12-130м
Приложение: Нефтеперерабатывающие заводы, нефтехимическая промышленность, переработка угля, химическая промышленность, волокноперерабатывающая промышленность, бумажная и целлюлозная промышленность. Сахарная промышленность, гражданские водопроводные станции, установки по опреснению морской воды, коллекторы и кондиционирование воздуха, инженерия по охране окружающей среды.
Серия ZA/ZE типа OH2 представляет собой горизонтальный одноступенчатый центробежный насос с торцевым всасыванием, расположенный по средней линии, консольный центробежный насос, разработанный строго в соответствии со стандартом API 610, 12-е издание.
Он имеет конструкцию корпуса, монтируемую по центральной линии, которая обеспечивает превосходную устойчивость к термическому росту и отлично подходит для технологических процессов при высоких температурах и высоких давлениях. Насос имеет выдвижную конструкцию, что позволяет легко обслуживать его без разборки трубопровода, опорной плиты или привода.
Он оснащен жестким валом, усиленным подшипником качения и высоконадежной системой механического уплотнения, обеспечивающей низкую вибрацию, низкий уровень шума и длительную стабильную работу. Обладая высокой адаптируемостью к условиям высоких температур, высокой структурной жесткостью и хорошими гидравлическими характеристиками, насос OH2 обеспечивает высокую надежность и длительный срок службы.
Основные данные о производительности
Расход: 9 - 2390 м3/ч
Высота доставки: 12 - 130 м.
Выходной диаметр: 32 - 350 мм.
Рабочее давление: ≤ 2,5 МПа
Твердые частицы: ≤ 80 мг/л
Температура жидкости: 0 ℃ - 150 ℃
Инструкция по модели
НАПРИМЕР: ЗА80-160А
ZA: Одноступенчатый технологический насос (навесной)
ZE: Одноступенчатый технологический насос (централизованная поддержка)
80: Диаметр выхода 80 мм.
160: Диаметр рабочего колеса составляет 160 мм.
A(B,C....): Код рабочего колеса
Приложения
Нефтеперерабатывающие заводы, нефтехимическая промышленность, переработка угля, химическая промышленность, волокноперерабатывающая промышленность, бумажная и целлюлозная промышленность. Сахарная промышленность, гражданские водопроводные станции, установки по опреснению морской воды, коллекторы и кондиционирование воздуха, техника защиты окружающей среды.
Конфигурация основных частей
OH2: Горизонтальный, одноступенчатый, консольный центробежный насос с торцевым всасыванием (API 610, 12-е изд.)
Насос может применяться для перекачивания различных видов жидкости с помощью индивидуальных мокрых частей, в соответствии с нашими рекомендациями по основной конфигурации:
| Класс материала | Корпус | Вал | крыльчатки | Компенсационные кольца/Крепежи | втулки горловины втулки | (Шпилька/гайка) | Типичное обслуживание |
|---|---|---|---|---|---|---|---|
| Я-1 | АСТМ А278 кл. 30 | АСТМ А278 кл. 30 | АИСИ 1045 | КИ | КИ | А193 Б7/А194 2Н | Чистая вода, неагрессивная, низкое давление. |
| С‑5 | ASTM A216 Gr WCB | ASTM A216 Gr WCB | AISI 4140 (HT) | 12% Cr SS (HT) | 12% Cr SS (HT) | А193 Б7/А194 2Н | Общие углеводороды, чистая вода |
| С‑6 | ASTM A216 Gr WCB | ASTM A217 Gr CA15 (12% Cr) | AISI 4140 (HT) | 12% Cr SS (HT) | 12% Cr SS (HT) | А193 Б7/А194 2Н | Легкая коррозия, высокотемпературная вода |
| С‑8 | ASTM A216 Gr WCB | ASTM A351 Gr CF8M (нерж. сталь 316) | AISI 4140 (HT) | 316 SS (твердый) | 316 SS (твердый) | А193 Б7/А194 2Н | Легкая коррозия, корпус из углеродистой стали. |
| А-8 | ASTM A351 Gr CF8M (нерж. сталь 316) | ASTM A351 Гр CF8M | А479 316 СС | 316 SS (твердый) | 316 SS (твердый) | А193 Б8М / А194 8М | Умеренная коррозия, низкий уровень хлоридов |
| С-6 | ASTM A487 Гр CA6NM | ASTM A743 Гр CA6NM | A276 420 СС (ВТ) | 420 СС (ВТ) | 420 СС (ВТ) | А193 Б7/А194 2Н | Эрозионная, высокотемпературная вода, кислый сервис |
| Д-1 | ASTM A890 Gr 4A (дуплекс 2205) | ASTM A890 Гр 4А | А479 ХМ‑19 | Дуплекс СС (твердый) | Дуплекс СС (твердый) | А193 Б8М / А194 8М | С высоким содержанием хлоридов, морская вода, умеренная кислость |
| Д-2 | ASTM A890 Gr 5A (супердуплекс) | ASTM A890 Гр 5А | А479 ХМ‑19 | Супер Дуплекс СС | Супер Дуплекс СС | А193 Б8М / А194 8М | Сильная коррозия, высокое содержание хлоридов, агрессивные химикаты. |
