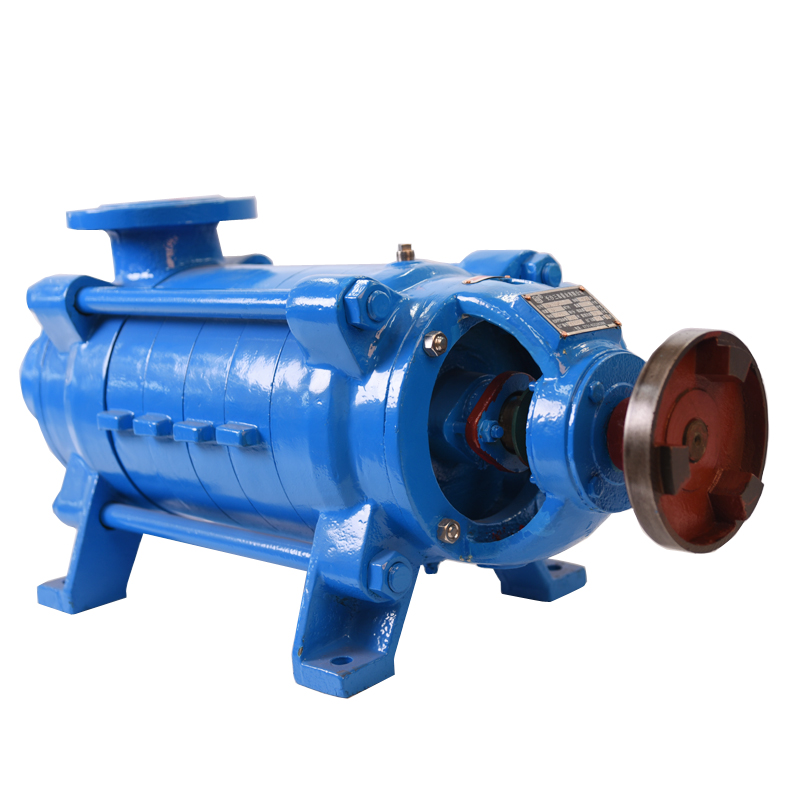

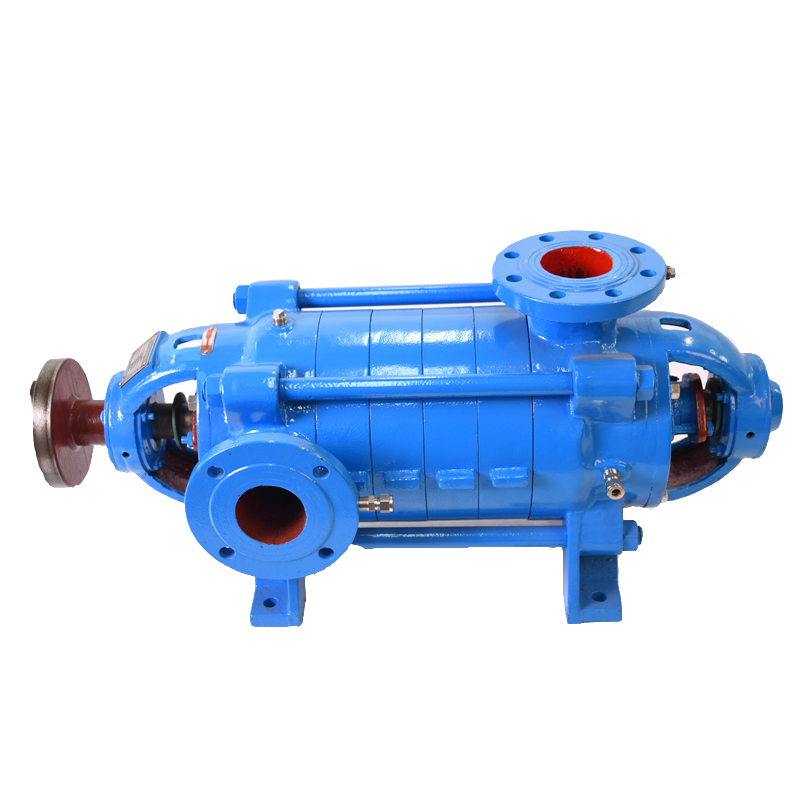

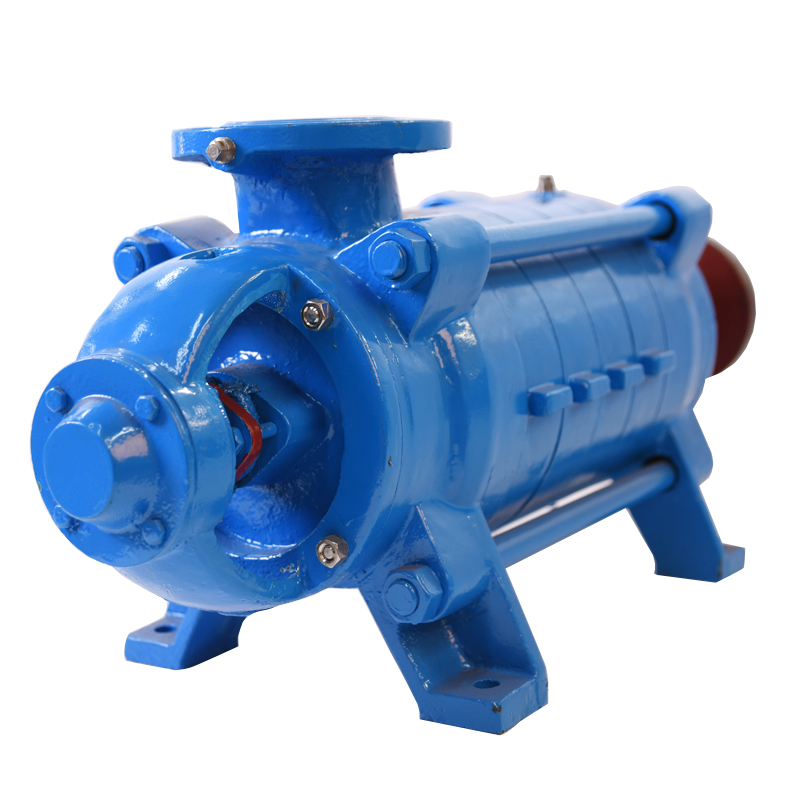

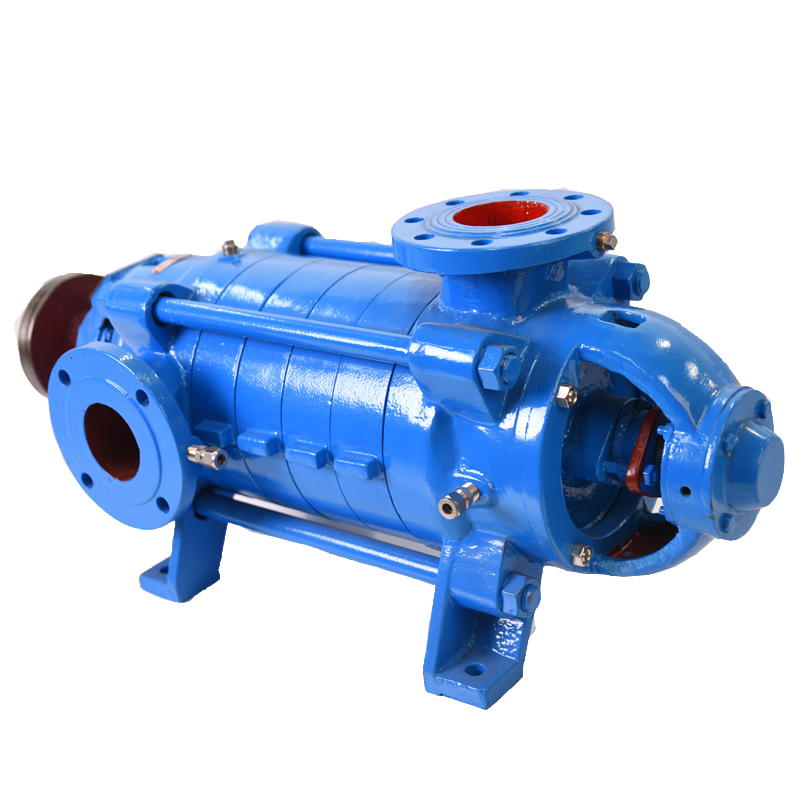

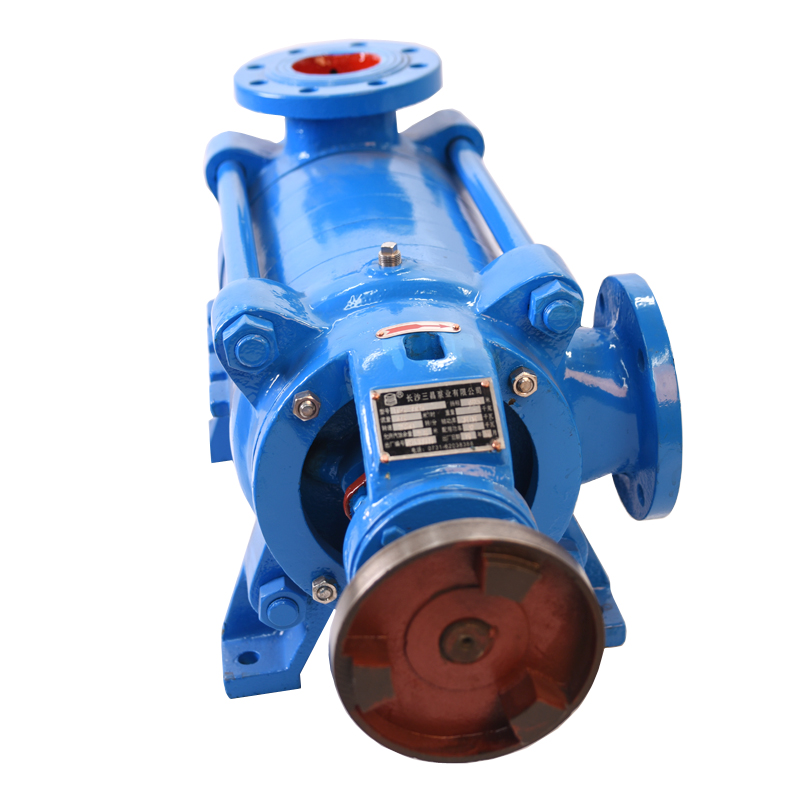

Многоступенчатый кольцевой секционный центробежный насос серии D

Описание

Многоступенчатый насос этой серии представляет собой горизонтальный центробежный насос с боковым всасыванием, вертикальной подачей и корпусом диффузорного типа.

Насос типа D подходит для подачи воды без твердых частиц или жидкости, похожей на воду, с температурой менее 80 ℃. Подходит для шахтной и муниципальной воды и дренажа.

Строительство

Многоступенчатый насос состоит из статора, ротора, подшипника и уплотнения вала.

1. Статор: состоит из всасывающего корпуса, нагнетательного корпуса и диффузора. Корпус скрепляется внешней стяжкой.

2. Ротор: состоит из вала, рабочих колес, балансировочного диска, втулки вала и т. д.

3. Детали подшипника: состоят из корпуса подшипника, подшипника и крышки подшипника. Обычно это подшипник качения, смазываемый консистентной смазкой.

4. Уплотнение вала: сальниковое или механическое уплотнение.

Параметры

Производительность: 7,5 - 840 м3/ч

Высота доставки: 20 - 800 м.

Выходной диаметр: 40 - 300 мм.

Рабочее давление: ≤ 6 МПа

Температура жидкости: 0℃-150℃

Приложения

Промышленное водоснабжение и водоотведение,

Гражданское водоснабжение и очистка,

Ирригация и дренаж,отведение паводков,

Переработка нефти, газа и бензина,

Передача горячей и сырой воды,

Перекачка химической и морской воды,

Циркуляция воды электростанции,

Тушение пожаров на заводах и в жилых домах,

Шахтное водоснабжение и дренаж.

Конфигурация основных частей

Насос может применяться для перекачивания различных видов жидкости с помощью индивидуальных мокрых частей, в соответствии с нашими рекомендациями по основной конфигурации:
